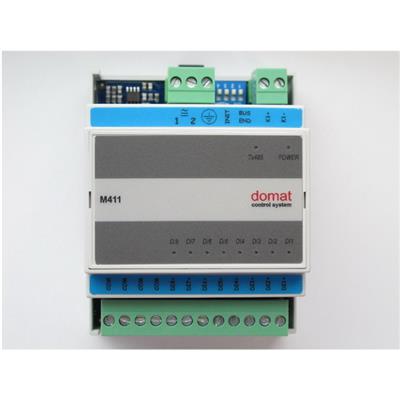

M411 8 230 VÂ AC digital input module, common ground, Modbus protocol
Art nr.
45004411
De M400..M420 inputmodules zijn microprocessorgestuurde communicatieve binaire ingangsmodules. De modules communiceren via een RS-485 bus en kunnen eenvoudig geïntegreerd worden in besturings-, bewakingsen controlesystemen. Toepassing: - HVAC en industriële systemen De modules worden geleverd in
Omschrijving
De M400..M420 inputmodules zijn microprocessorgestuurde communicatieve binaire ingangsmodules. De modules communiceren via een RS-485 bus en kunnen eenvoudig geïntegreerd worden in besturings-, bewakingsen controlesystemen. Toepassing: - HVAC en industriële systemen De modules worden geleverd in drie groottes: 8, 16 en 32 ingangen. De versie met 8 ingangen heeft vier verschillende uitvoeringen, voor laagspanning en 230VAC en met één common of meer gemeenschappelijk. De connectoren zijn afneembaar waardoor bedraden of vervangen erg snel gaat. De communicatiecircuits zijn beveiligd tegen overspanning. De laatste unit in de lijn moet voorzien worden van een afsluitweerstand, welke middels de BUS END jumpers ingesteld kan worden. LED's geven aan dat unit ingeschakeld is en dat de communicatie actief is. Een watchdogfunctie is aanwezig en alle communicatiecircuits zijn galvanisch gescheiden. De ingangen zijn passief. Bij aansturing door potentiaalvrije contacten moet een spanning aangelegd worden. Gegevens worden opgeslagen in een EEPROM. Alle modules zijn geschikt voor DIN-rail montage.
Specificaties
Aantal DI I/O-module | 8 |
Interface I/O-module | Modbus |
Voedingsspanning I/O-module | 230V |
