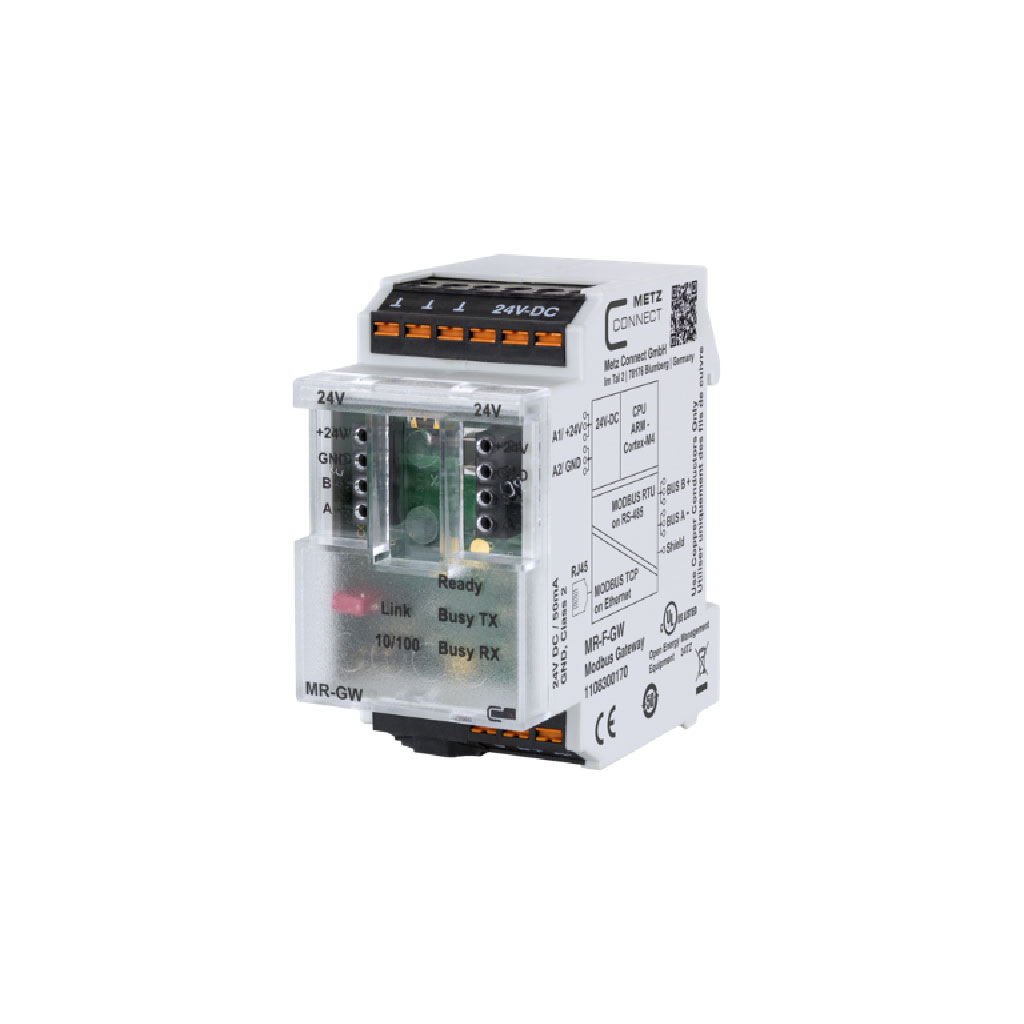

MR-F-GW Gateway, Modbus RTU / Modbus TCP, veerklemmen

MR-(F)-GW is een compact Modbus RTU / Modbus TCP Gateway. De MR-Gateway maakt bidirectionele gegevensuitwisseling mogelijk tussen Modbus RTU-veldapparaten en een Modbus TCP-master (client). De MR-(F)-GW kan in twee modi worden gebruikt: als transparante gateway in Modbus RTU over TCP-modus, of als protocolomzetter in Modbus TCP-modus.

De MR-Gateway kan via twee 4-polige aansluitklemmen aan de voorzijde van het apparaat en een jumperstekker worden verbonden met METZ CONNECT Modbus RTU-apparaten. Een geïntegreerde webserver wordt gebruikt voor parametrering, beheer en bewaking van de twee interfaces (Ethernet / RS485), en ook voor firmware-updates. Het apparaat is geschikt voor gedecentraliseerde montage in onderverdelers of schakelkasten op TH35-montagerails volgens IEC 60715.

Kenmerken:

• Gelijktijdige toegang van maximaal 32 Modbus TCP-clients

• Bidirectionele gegevensuitwisseling tussen Modbus RTU-slaveapparaten en een Modbus TCP-master

• Ondersteunde protocollen: Modbus RTU over TCP (transparante gateway), Modbus TCP/IP v1.0b, HTTP 1.0

• Geïntegreerde webserver voor configuratie, monitoring en firmware-updates

• Intuïtieve en softwareonafhankelijke TCP-configuratie via webinterface

• Eenvoudige apparaatherkenning van METZ CONNECT Modbus RTU-apparaten op de RS485-bus

• Snelle aansluiting van METZ CONNECT Modbus RTU-apparaten via beproefde jumperstekkertechniek

• Galvanische 3-weg isolatie (RS485 – Ethernet – voeding)

• Statusbewaking van TCP- en RS485-communicatie

• Demo toegang tot de webinterface
