Wat is een vlinderklep?
Vlinderkleppen zijn er in drie verschillende soorten: Lug, wafer en flens. Vlinderkleppen, ook wel smoorkleppen of butterfly valves genoemd, worden gebruikt voor het afsluiten en regelen van waterstromen in HVAC toepassingen zoals de change over van verwarmen naar koelen.

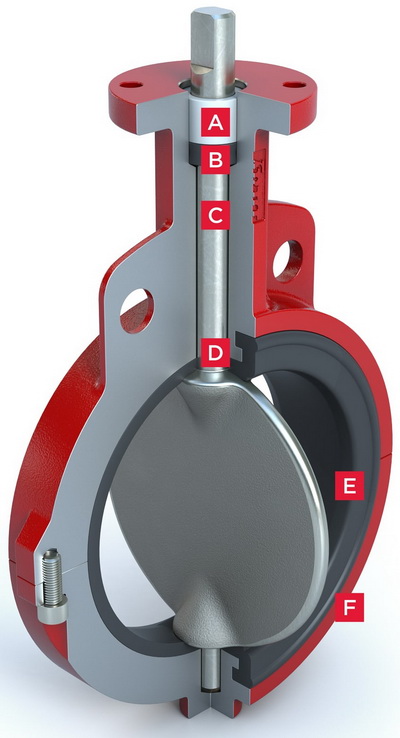

Wafer type
Vlinderkleppen van het type 'wafer' kenmerken zicht door de twee of vier gaten bovenaan de klep. Deze wordt als een soort wafel tussen twee leidingen geklemd. Het voordeel van deze vlinderklep is dat deze eenvoudig te vervangen of verwijderen is, omdat er slechts twee (of vier) bouten losgedraaid hoeven worden.
A. Spindel isolator
Sterke, corrosiebestendige afdichting van acetaal voor het absorberen van de 'dwarskracht' aan de
kant van de actuator.
B. Spindelafdichting
Dubbele 'U' bekerafdichting is zelfregelend en zorgt voor afdichting in beide richtingen en voorkomt binnendringen van externe substanties in de boring waarin de spindel zich bevindt.
C. Spindel / schijf
De spindel en schijf bestaan uit één geheel. De rand van de spindel wordt machinaal kogelvormig gemaakt en met de hand gepolijst voor luchtbeldichte (bubble-tight) afdichting van de klep, minimaal draaimoment (koppel) en een langere levensduur van de zitting.Het ontwerp van de schijf en spindel biedt inherent volledige bescherming tegen het opsluiten van deeltjes en bacterieel verval, bescherming die vereist is voor hygiënische prestaties. Voor superieure erosie- en slijtvastheid zijn de schijf en spindel uit één stuk volledig omhuld met EPDM of BUNA-N. Het dunne schijfprofiel zorgt voor een veel hogere Kvs-waarde (tot 50% hoger dan de meeste gangbare ontwerpen) en een groter drukherstel, wat resulteert in lagere drukval en een energiezuinigere klep.
D. Primaire & Secondaire afdichtingen
Deze afdichtingen zorgen ervoor dat het medium niet in aanraking komt met de spindel en het huis van de vlinderklep. Primaire afdichting wordt bereikt door een perspassing van het gegoten zittingsvlak met de schijfnaaf. De secundaire afdichting wordt gemaakt omdat de spindeldiameter groter is dan de diameter van het spindelgat.
E. Zitting
Het 'tongue and groove design' van de zitting van Bray zorgt voor complete isolatie van het stromende medium ten opzichte van het huis. In de zitting zit ook een gevormde O-ring wat ervoor zorgt dat er geen pakkingen nodig zijn.
F. Huis
De tweedelige 'wafer' zorgt voor eenvoudige montage en onderhoud. De Nylon 11 coating zorgt voor uitstekende corrosiebestendigheid en is standaard voor alle 1" - 8" kleppen en op aanvraag ook mogelijk voor grotere maten. Een polyester coating is standaard voor de 10" - 20" huizen (kleppen).

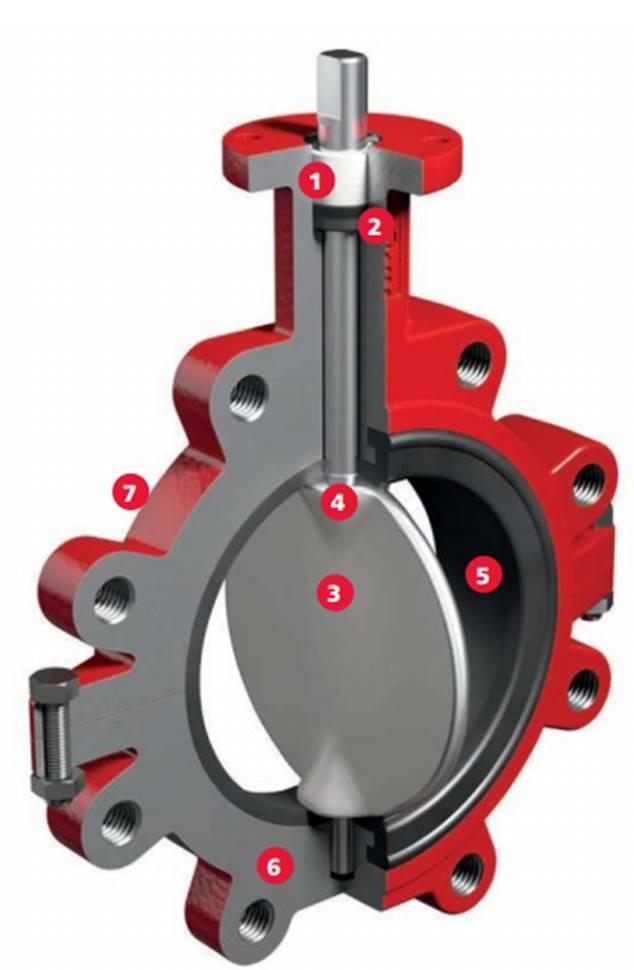

Lug type
Vlinderkleppen van het type 'lug' kenmerken zich door de boutgaten rondom de klep. Hierdoor kan dit type goed vastgemaakt worden en ook gebruikt worden als klep aan het einde van een leiding.
1. Spindel isolator
Sterke, corrosiebestendige afdichting van acetaal voor het absorberen van de 'dwarskracht' aan de
motorzijde.
2. Spindelafdichting
Dubbele 'U' bekerafdichting is zelf-instellend en zorgt voor afdichting in beide richtingen en voorkomt binnendringen van externe substanties in de boring waarin de spindel zich bevindt.
3. Spindel / schijf
De spindel en schijf bestaan uit één geheel. De rand van de schijf wordt machinaal bolvormig gemaakt en met de hand gepolijst voor een luchtbeldichte (bubble-tight) afdichting van de klep, minimaal draaimoment (koppel) en een langere levensduur van de zitting. Voor superieure erosie- en slijtvastheid zijn de schijf en spindel uit één stuk volledig omhuld met EPDM of BUNA-N.
4. Primaire & secundaire afdichtingen
Deze afdichtingen zorgen ervoor dat het medium niet in aanraking komt met de spindel en het huis van de vlinderklep. Primaire afdichting wordt bereikt door een perspassing van het gegoten zittingsvlak met de schijfnaaf. De secundaire afdichting wordt gemaakt omdat de spindeldiameter groter is dan de diameter van het spindelgat.
5. Zitting
Het ontwerp van de behuizing van Bray met schroef en tand bied een volledige isolatie
van stromende media door het lichaam. De zitting heeft een voor gevormde o-ring waardoor flenspakkingen
overbodig zijn.
6. Vlinderklep body
De tweedelige 'lug' zorgt voor eenvoudige montage en onderhoud.
7. Coating
De Nylon 11 coating zorgt voor uitstekende corrosiebestendigheid en is standaard voor alle 1" - 8" kleppen en op aanvraag ook mogelijk voor grotere maten. Een polyestercoating is standaard voor de 10" - 20" huizen (kleppen).

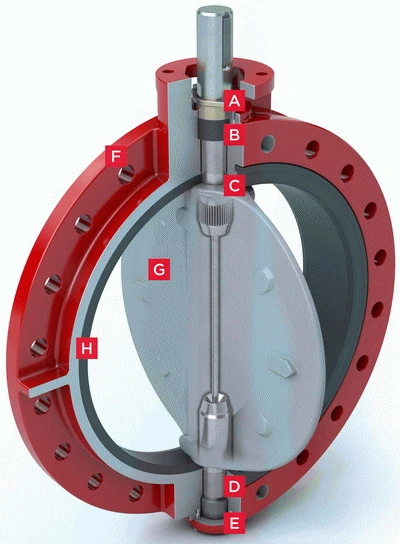

Flens type
Vlinderkleppen van het type 'flens' kenmerken zich door een flens met gaten rondom wat uit één geheel bestaat. Dit type wordt minder toegepast dan de Lug- en Waferversie.A. Uitbarstingbestendige isolator
Een afdichtingsring, geïnstalleerd tussen de machinaal gegroefde spindel en een afdichtingspakking,
zorgt voor een de instandhouding van de spindel in het onwaarschijnlijke geval dat de spindel defect gaat.B. Instelbaar pakkingsysteem
Het design zorgt ervoor dat de pakking van de spindel in het veld nog aan te passen is zonder dat de aandrijving (gemotoriseerd of handbediening) verwijderd hoeft te worden. De geavanceerde V-type spindelpakking voorkomt dat er substanties de bovenste spindelboring binnendringen.C. Primaire & secondaire afdichtingen
Deze afdichtingen voorkomen ervoor dat het medium in contact komen met de spindel of behuizing. De primaire afdichting wordt bereikt door een onderbroken lager van de zitting en schijf. De secondaire afdichting wordt gecreëerd doordat de spindeldiameter groter is dan de diameter van het gat van de spindelzitting.D. Spindellager
Om de zijwaardse kracht van de aandrijving te absorberen en de frictie te minimaliseren, worden verstevigde lagers toegepast.E. Verticale axiaallager
Een verticale messing axiaallager voorkomt schijfverplaatsing door het gewicht van de spindel en schijf.F. Huis
Eendelige volledige flens. Alle huizen zijn geboord volgens ASME 125/150, PN10, PN16 of andere internationale flensstandaarden. Eventueel ook leverbaar met wafer style.G. Schijf
De randen van de afdichting zijn machinaal gedraaid en daarna met de hand gepolijst of de hele schijf is Nylon 11 gecoat. Het symmetrische profiel van de schrijf vergroot de CV-waarde, verkleint turbulentie en vergroot het drukherstel.H. Zitting
Het vervangbare 'tongue and groove design' van de zitting is de meestgeavanceerde design in de markt. Door de gegoten O-ring heb je geen flenspakkingen nodig. De zitting isoleert het huis en de spindel van het medium en is zo ontworpen dat hij afgesloten kan worden met een met een flens.Aandrijving
Vlinderkleppen kunnen op verschillende manieren geopend en gesloten worden. Dit kan bijvoorbeeld met een gemotoriseerde aandrijving, een handlifter of wormkast.Bekijk alle producten in onze webshop.
