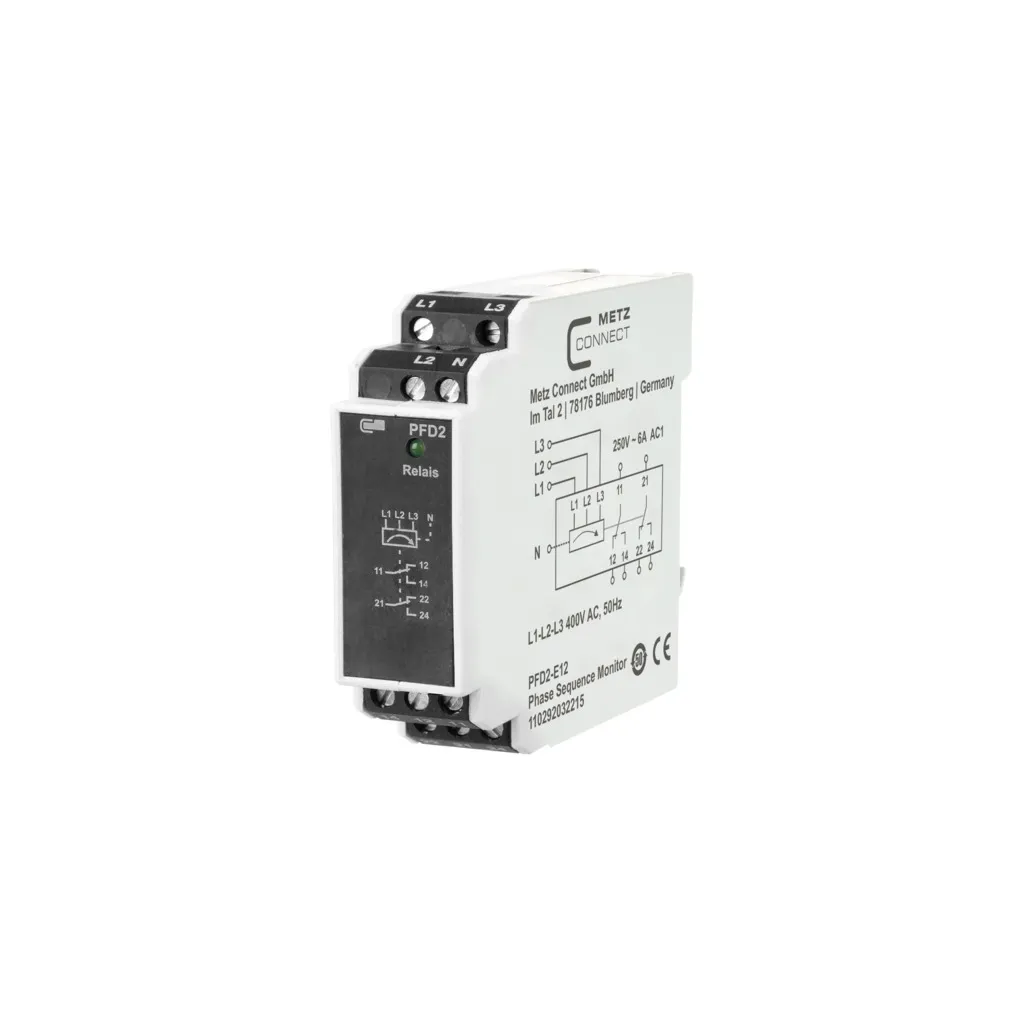

Het bewakingsrelais dient ter bewaking van de juiste fasevolgorde L1-L2-L3 (draairichting rechts) en het bewaken van de afzonderlijke fasespanningen op totale uitval. De te bewaken fasespanningen worden op de klemmen L1-L2-L3 aangesloten. De uitgangscontacten 11, 14 of 21, 24 worden aan de blokkeerspoel van de motorschakeling aangesloten. Alleen bij een juiste fasevolgorde L1-L2-L3 (draairichting rechts) van het draaistroomnet wordt het schakelcontact in werking gebracht en geeft daarmee de motorschakelaar vrij. Daarbij gaat een groene LED branden. Bij totale uitval van een fase gaat het uitgangsrelais terug naar zijn rusttoestand. Een bijzondere aansluitspanning voor het bewakingsrelais is niet vereist. Het relais PFD-E12 moet alleen dan met N verbonden worden, wanneer de drie te bewaken fasen over een stroomkring (bijvoorbeeld temperatuursbewaking, en dergelijke.) met N verbonden zijn.
Leverancierscode:
110292032215
Vedotec code:
110292032215
